LEDサイネージとは？液晶との違いを解説

繁華街のビル外壁や、スタジアムの大型スクリーン、店舗の店頭で動く鮮やかな映像。
あれがどうやって映っているのか、仕組みまで説明できる人は意外と少ないものです。

「LEDビジョン」という名前は知っていても、発光ダイオードが具体的にどう組み合わさって1枚の画面になるのか、解像度がどんな計算で決まるのかまでは、導入を検討する段階になって初めて気になる方がほとんどでしょう。

この記事では、LEDビジョンの仕組みだけを掘り下げて解説します。
光の三原色による発光の原理、LED素子からモジュール、キャビネットへと積み上がる物理的な構造、ピクセルピッチと解像度の関係、そしてSMD・COB・GOBという実装方式の違いまで、導入検討の判断材料になるレベルで整理しました。
読み終えるころには、カタログのスペック表が何を意味しているのか、迷わず読み解けるようになっているはずです。
なお、LEDビジョンのメリットや選び方まで含めた全体像を先に知りたい方は、LEDビジョンとは？仕組み・メリット・選び方を完全ガイドもあわせてご覧ください。

LEDビジョンとは

LEDビジョンとは、発光ダイオード（LED：Light Emitting Diode）を光源とする大型の映像表示機器のことです。
街中の看板や店舗のサイネージで使われる小型のLEDディスプレイと原理は同じですが、大画面用に多数の素子を組み合わせて構成している点が特徴になります。
屋外の壁面広告やスタジアムのスクリーン、展示会の背景映像、店舗の天井を覆う大型ビジョンなど、遠くから見ても視認できる大きさと明るさが必要な場面で選ばれています。

「大型の映像機器」と聞くと液晶ディスプレイを思い浮かべる方も多いはずですが、映像を映す仕組み自体が根本的に異なります。
この違いを理解しておくと、後段で説明する発光や構造の話がすっと頭に入るようになるため、まずは液晶との比較から見ていきましょう。

LEDビジョンと液晶ディスプレイの違い

液晶ディスプレイは、背面のバックライトが発した光を液晶パネルが通す・遮ることで映像を作る仕組みです。
光源と映像を作る層が分かれているため、パネル1枚の大きさで画面サイズが決まってしまい、屋外の強い日差しの下では映像が見えにくくなるという弱点があります。

一方でLEDビジョンは、LED素子そのものが発光して映像になる「自発光」の仕組みを採用しています。
光源と表示部が一体になっているため、液晶よりも高い輝度を出しやすく、屋外の直射日光下でも視認性を保てます。
さらに、複数のパネルを縦横に並べて画面を構成する仕組みのため、液晶のように1枚のパネルサイズに縛られず、設置場所に合わせて画面の大きさや形状を柔軟に組み立てられるという違いもあります。

自発光と透過方式では、明るさの単位となる輝度の桁もはっきり変わってきます。
一般的な液晶ディスプレイの輝度がおよそ600cd/m²前後であるのに対し、LEDビジョンは1,200cd/m²から5,500cd/m²程度まで出せる製品があり（アビックス株式会社「LEDビジョンとは？」）、屋外用ではこの中でも特に高輝度な5,000cd/m²前後のモデルが選ばれることもあります。
昼間の屋外という、液晶がもっとも苦手とする環境でこそ、この自発光という仕組みの差が結果に直結します。

この「自発光」という言葉が、次の章で説明する発光の仕組みを理解するうえでのキーワードになります。

LEDビジョンが映像を映す仕組み

LEDビジョンの映像は、赤・緑・青の3色に発光するLED素子を組み合わせて、色と明るさをコントロールすることで作られています。
テレビや信号機のLEDと基本の原理は変わりませんが、映像として成立させるためには、色の作り方と点滅の制御という2つの仕組みが同時に働いています。

光の三原色でフルカラーを再現する仕組み

人の目に映る色のほとんどは、赤（Red）・緑（Green）・青（Blue）という光の三原色を組み合わせることで再現できます。
この仕組みはRGBと呼ばれ、LEDビジョンの1つの画素（ピクセル）には、この3色に発光するLED素子が1つずつセットで配置されています。

3色それぞれの明るさを個別に調整すると、混ざり合った光の色が変化します。
たとえば赤と緑を同じ強さで光らせると黄色に近い色になり、3色すべてを最大の明るさで光らせると白に近づきます。
逆に3色すべてを消灯すれば黒を表現できるため、理論上はこの3色の組み合わせだけで、フルカラーの映像を再現できるという仕組みです。

LED素子が発光・消灯を繰り返して映像になる仕組み

静止画であれば、各LED素子が決まった明るさで光り続けるだけで画像になります。
しかし動画を表示するには、映像信号に合わせてLED素子を1秒間に何千回という速さで発光・消灯させ、明るさのパターンを次々に切り替えるという制御が必要になります。製品によっては最大3,840Hz程度まで対応するものもあります。

この明るさの調整には、PWM（パルス幅変調）と呼ばれる方式が広く使われています。
LED素子そのものは「点灯」か「消灯」の2択しかできませんが、点灯している時間の長さを短く・長く変化させることで、人の目には中間的な明るさとして認識させる仕組みです。
点灯時間の刻み方を増やすほど、表現できる明るさの段階（階調）が増え、色のグラデーションがより自然な映像になります。

この切り替えの速さは人の目で追える速度をはるかに超えているため、実際には点滅しているにもかかわらず、視聴者には滑らかに動く1つの映像として認識されます。
テレビのフレームレートと同じ考え方で、切り替えが速いほど動きの速い映像も途切れずに表示できます。

この発光・消灯の制御をコンピューターが行うことで、静止した写真から動きの激しいスポーツ映像まで、あらゆる映像をLEDビジョンの画面上に再現できているのです。
ここまでが「1つの画素がどう発光するか」という話ですが、実際の画面はこの画素が無数に集まってできています。
次の章では、その集まり方の仕組みを見ていきましょう。

LEDビジョンの物理的な構造

LEDビジョンの画面は、LED素子・モジュール・キャビネットという3段階の階層構造を積み上げることで組み立てられています。
大画面の看板を丸ごと1枚の板として作っているわけではなく、小さな部品を段階的に組み合わせていく仕組みだと理解すると、設置の自由度が高い理由も見えてきます。

LED素子が集まってモジュールになる仕組み

もっとも小さな単位が、先ほど説明したRGB発光を行うLED素子です。
この素子を基板の上に格子状に並べて1枚の小さな板にしたものを「モジュール」と呼びます。
モジュール1枚のサイズは製品によって異なりますが、手のひらから見開き2ページ程度の大きさに、数百から数千個のLED素子が並んでいるのが一般的です。

モジュールを組み合わせてキャビネットになる仕組み

このモジュールを複数枚、縦横に敷き詰めて1つの筐体に収めたものが「キャビネット」です。
キャビネットには、モジュールを固定するフレームに加えて、電源回路や映像信号を受け取る制御基板も内蔵されています。
いわば、LEDビジョンを構成する最小の完成部品がキャビネットだとイメージすると分かりやすいでしょう。

筐体にはアルミやダイキャストといった軽量で頑丈な素材が使われることが多く、これは屋外での風雨や温度変化に耐えるためだけでなく、設置後の運搬・交換のしやすさにも関わってきます。
モジュールが故障した場合は、キャビネットの前面または背面からアクセスして、その1枚だけを交換できるように設計されている製品もあります。

キャビネットを縦横に並べて1枚の画面になる仕組み

最後に、このキャビネットを縦横に必要な数だけ連結すると、1枚の大きなLEDビジョンが完成します。
キャビネットの数を増やすほど画面は大きくなり、逆に少ない枚数なら小型のサイネージとしても構成できるため、液晶パネルのように決まったサイズから選ぶ必要がありません。

継ぎ目となるベゼル（枠）が無いこともLEDビジョンの構造上の特徴です。
キャビネットどうしを隙間なく連結できる設計になっているため、離れた場所から見ても画面が分割されているようには見えず、1枚の映像として視認できます。

この構造上の自由度が、屋外の壁面から店内什器まで幅広い設置場所でLEDビジョンが採用される理由になっています。
構造の仕組みが分かったところで、次はもう1つの重要な指標である「解像度」がどう決まるのかを見ていきます。

LEDビジョンの導入相談はこちら

解像度とピクセルピッチの仕組み

カタログのスペック表で必ず目にする「ピクセルピッチ」という数値は、LEDビジョンの解像度、つまり映像のきめ細かさを決める中心的な仕組みです。
この数値の意味が分かると、同じ画面サイズでも製品によって価格や見え方が大きく違う理由が理解できるようになります。

ピクセルピッチとは

ピクセルピッチとは、隣り合う画素（LED素子のRGBセット）の中心から中心までの距離のことで、単位にはミリメートル（mm）が使われます。
「P2.5」や「P4」といった表記がこれにあたり、数字が小さいほど画素どうしの間隔が狭く、画面全体に敷き詰められる画素の数が増える仕組みです。

画素どうしの間隔が狭いということは、それだけ同じ面積により多くの発光点を詰め込めるということでもあります。
その結果、映像の輪郭がなめらかになり、近い距離から見ても粒が目立ちにくくなります。
逆にピッチが広い製品は、画素どうしの間隔が空くぶん、近距離では粒感が見えやすくなる一方、屋外の遠距離視認に適した明るさと耐久性を確保しやすいという特性があります。

解像度が決まる計算の仕組み

LEDビジョンの解像度は、画面全体のサイズをピクセルピッチで割ることで算出できます。
たとえば横幅3,000mmの画面にピッチ2.5mmのモジュールを使う場合、横方向の画素数は3,000を2.5で割った1,200画素という仕組みで決まります。
縦方向も同様に計算すれば、その画面全体の解像度が求められます。

この計算式から分かるとおり、同じ画面サイズでもピッチが狭いほど解像度は高くなり、逆に同じピッチでも画面が大きくなるほど解像度も高くなります。
動画コンテンツを流す場合は、この解像度と映像データ側の解像度をできるだけ近づけることが、映像を粗く見せないための重要なポイントになります。

ピッチと適正視認距離の関係

ピクセルピッチには、「このくらいの距離から見ると画素の粒が気にならなくなる」という適正視認距離の目安が存在します。
目安の求め方には複数の考え方がありますが、「視認距離（m）÷1.16＝ピッチサイズ（mm）」という計算式が使われることが多く、これを並べ替えると「ピッチサイズ（mm）×1.16＝適正視認距離（m）」という形で使えます（LEDビジョンの視認距離とは？｜LED NAGOYA）。
たとえばピッチ2.5mmであれば、2.5×1.16でおよそ2.9m以上離れると、画素の継ぎ目が視認されにくくなる計算です（詳しい早見表はこちらの記事で解説しています）。

設置場所と視聴距離に対してピッチが狭すぎる製品を選ぶと、コストばかりが上がって効果は変わらないという結果になりかねません。
逆にピッチが広すぎる製品を近距離で使うと、粒感が目立って映像の品質が下がって見えてしまいます。
用途に合ったピッチを選ぶことが、仕組みを理解したうえでの実践的な判断になります。

実装方式の違い（SMD・COB・GOB）

同じピクセルピッチであっても、LED素子をどうやって基板に実装しているかによって、明るさや耐久性、見え方が変わってきます。
この実装方式には主にSMD・COB・GOBという3つの種類があり、カタログの型番や仕様書に略称だけ書かれていることも多いため、それぞれの違いを押さえておきましょう。

SMDとは

SMD（Surface Mount Device）は、赤・緑・青の3色を1つのパッケージにまとめたLED素子を、基板の表面に1つずつ実装する方式です。
古くから使われている最も一般的な方式で、素子が1つずつ独立しているため、部分的な故障が起きても該当する素子だけを交換しやすいという特徴があります。

一方で、素子どうしの間にわずかな段差やすき間ができるため、近距離から見ると粒の輪郭がやや目立ちやすいという面もあります。
屋外の遠距離視認や、比較的大きなピッチの製品で広く採用されている方式です。

COBとは

COB（Chip On Board）は、LEDのチップを直接基板に実装し、樹脂でまとめて封止する方式です。
個別のパッケージを使わないぶん、素子どうしの間隔をSMDよりも狭くでき、より細かいピクセルピッチを実現しやすいという特徴があります。

表面が樹脂で覆われているため、衝撃や水分、ほこりに強く、素子が突起として飛び出していない分、指で触れても素子が欠けにくいという耐久面のメリットもあります。
その反面、故障時は素子単位ではなく基板ごとの交換になりやすく、修理のコストや手間はSMDより大きくなる傾向があります。
実装方式による耐久性の違いは、そのまま製品の寿命にも関わってきます。
どのくらいの期間使い続けられるかの目安は、LEDビジョンの耐用年数は？寿命はどのくらいなのかを詳しく解説で解説しています。

GOBとは

GOB（Glue On Board）は、SMD方式で実装した基板の表面全体を、透明な樹脂でコーティングする方式です。
発光の仕組み自体はSMDと同じですが、表面をコーティングすることで、SMDより高い耐久性を持たせているのが特徴です。
SMDの補修のしやすさと、COBの耐久性の両方をバランスよく取り入れた折衷案として、近年採用が増えている方式です。

3方式の使い分け方

3つの方式は、どれが優れているというよりも、設置環境と求める条件によって向き不向きが変わります。
判断材料を整理すると、次のような使い分けが基本になります。

近距離から粒感なく見せたい店舗什器ならCOB、風雨や接触が心配な環境ならGOBやCOB、屋外の壁面広告のように遠距離視認が中心でコストを抑えたい場所ならSMDというように、粒感・耐久性・コストのバランスから逆算して方式を選ぶのが実務上の考え方です。
ここまでで発光と構造の仕組みは押さえられたので、次は映像を実際に動かすための駆動と電源の仕組みを見ていきます。

映像を安定して映すための駆動・電源の仕組み

無数のLED素子を破綻なく発光させ続けるには、電源の供給方法と映像信号の送り方にも専用の仕組みが必要になります。

電源を供給する仕組み（デイジーチェーン方式）

LEDビジョンのキャビネットは、1つずつ個別に電源ケーブルを引き込むのではなく、キャビネットどうしを数珠つなぎにして電気を送る「デイジーチェーン方式」で電源を供給するのが一般的です。
最初のキャビネットに電源を接続すると、そこから隣のキャビネットへ、さらにその隣へと順番に電気が渡っていく仕組みになっています。

この方式には、配線の本数を大幅に減らせて設置がすっきりするという利点がある一方、途中のキャビネットで電源トラブルが起きると、それより先のキャビネットにも影響が及びやすいという注意点もあります。
大型のLEDビジョンほど、電源系統をいくつかのブロックに分けて設計し、トラブルの影響範囲を限定する工夫がされています。

映像信号を送る仕組み

電源とは別に、どの素子をどの色・明るさで光らせるかという映像信号も、専用の制御機器（送信機器と受信カード）を通じてキャビネットへ送られています。
この信号も電源と同様にキャビネットを経由して次々に伝送されるため、キャビネットの枚数が増えるほど、信号を安定して届けるための機器の性能が重要になってきます。

リフレッシュレートと駆動方式

映像の発光・消灯を切り替える速さは「リフレッシュレート」と呼ばれ、1秒間に画面が何回書き換わるかを示す仕組みです。
リフレッシュレートが低いと、カメラで撮影したときに画面がちらついて映る「フリッカー」という現象が起きやすくなります。
テレビ収録やスポーツ中継の背景映像として使われるLEDビジョンでは、カメラのシャッタースピードとリフレッシュレートがかみ合わないと映像に縞模様が写り込んでしまうため、このリフレッシュレートの高さが特に重要になります。

発光と駆動にともなう発熱と冷却の仕組み

無数のLED素子と、それを制御する回路が休みなく動き続けるLEDビジョンでは、発熱をどう逃がすかも駆動の仕組みと切り離せない要素です。
このため、キャビネットの背面には放熱用のフィンや通気口が設けられ、自然な空気の流れで熱を逃がす設計が基本になっています。
屋外の直射日光下で使われる製品では、ファンによる強制的な空冷を組み合わせているケースもあります。

設置環境に合った駆動方式の相談はこちら

仕組みを知ったうえで見るべき2つの指標

発光・構造・解像度・駆動という基本の仕組みを押さえたところで、最後にカタログでよく比較される2つの指標「輝度」と「視野角」についても、仕組みの視点から補足しておきます。
どちらも数値だけを見比べても実感がわきにくい項目ですが、仕組みを踏まえると「なぜその数値が必要なのか」が判断できるようになります。

輝度（明るさ）の仕組み

輝度とは、画面がどれだけ明るく光っているかを示す数値で、単位にはcd/m²（カンデラ毎平方メートル）が使われます。
LEDビジョンは素子自体が発光する仕組みのため、液晶ディスプレイよりも高い輝度を出しやすく、屋外の直射日光下でも映像がかき消されにくいという特性につながっています。

先に触れたとおりLEDビジョンは1,200cd/m²から5,500cd/m²程度まで出せる製品があり、直射日光下で使う屋外用ではこの中でも5,000cd/m²前後の高輝度モデルが求められることもある一方、屋内用の製品はまぶしさを抑えるため、これより低い輝度に設計されているのが一般的です。
輝度の数値は、1つの素子が出せる明るさと、画素の密度（ピクセルピッチ）の掛け合わせで決まる仕組みです。
屋外用ほど高輝度に設計されているのは日中の強い光に対抗するためで、屋内で近距離から見る用途では、明るすぎるとまぶしく感じられてしまうため輝度を抑えた設計が選ばれるのです。

視野角の仕組み

視野角とは、画面の正面から角度をつけて見たときに、映像がどこまで自然に見えるかを示す指標です。
LED素子は発光する方向によって明るさや色味にわずかな偏りがあるため、真横に近い角度から見ると、正面よりも暗く見えたり色合いが変わって見えたりすることがあります。

この偏りをどれだけ抑えられるかは、素子のレンズ構造や実装方式によって変わる仕組みになっており、製品によって差があるため、設置前にメーカーの仕様を確認しておくことが欠かせません。

通路の両側から見られる店舗什器や、広い会場の端からも見えてほしいスタジアムのスクリーンでは、視野角の広い製品を選ぶことが、設置後の見え方の満足度を左右するポイントになります。
逆に、正面からしか見られない位置に設置する場合は、視野角よりも輝度や解像度を優先して製品を選ぶという判断もできます。

まとめ

LEDビジョンの仕組みは、RGB発光による色の再現、素子・モジュール・キャビネットという物理的な階層構造、ピクセルピッチによる解像度の決まり方、SMD・COB・GOBという実装方式の違い、そしてデイジーチェーンによる電源供給と映像信号の伝送という、複数の仕組みが組み合わさって成り立っています。

カタログのスペック表に並ぶピッチや輝度、視野角といった数値は、それぞれがどんな仕組みに基づいているかが分かると、単なる数字の比較ではなく、設置場所や用途に対して本当に適した製品かどうかを判断する材料に変わります。

仕組みを分解して理解しておけば、営業担当者の説明やカタログの数値を鵜呑みにせず、自分の設置環境に本当に必要な条件を見極められるようになります。

導入を検討する際は、画面の大きさだけでなく、どんな環境で・どれくらいの距離から見るのかを軸に、ここで解説した仕組みを踏まえて製品を比較することをおすすめします。
最後に、実際に仕組みを踏まえた製品選定を相談できる窓口として、LED名古屋の取り組みを紹介します。

LEDビジョンの導入ならLED名古屋へ

ここまで解説してきたとおり、LEDビジョンは発光の原理から構造、解像度、駆動方式まで、複数の仕組みが組み合わさった製品です。
仕組みを踏まえたうえで自社の設置環境に合った製品を選ぶには、専門知識を持った業者に相談するのが確実な近道になります。

屋内外どちらにも対応できる設計力

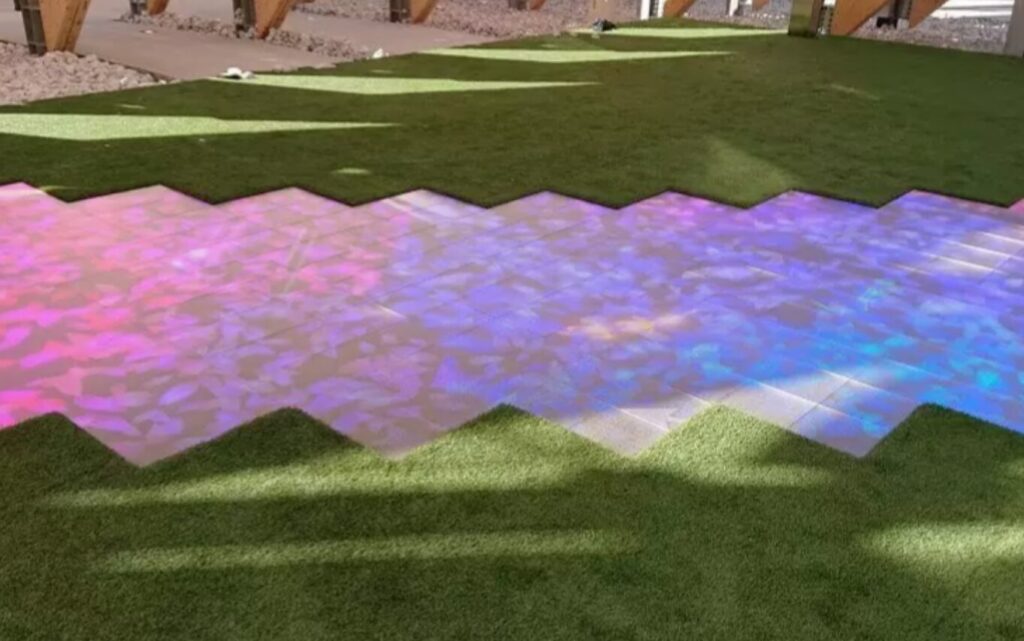

LED名古屋では、屋外用・屋内用に加えて、透過型や床用、特殊型まで複数の製品カテゴリーを取り扱っています。
